АРТЕФАЦТ ВИ/Фиеста Слика Вхите Пикел

СИСТЕМ: 1.5Т Сигна Твин Екците ИИ (верзија софтвера 11.0М4)

ПРОБЛЕМ/СИМПТО

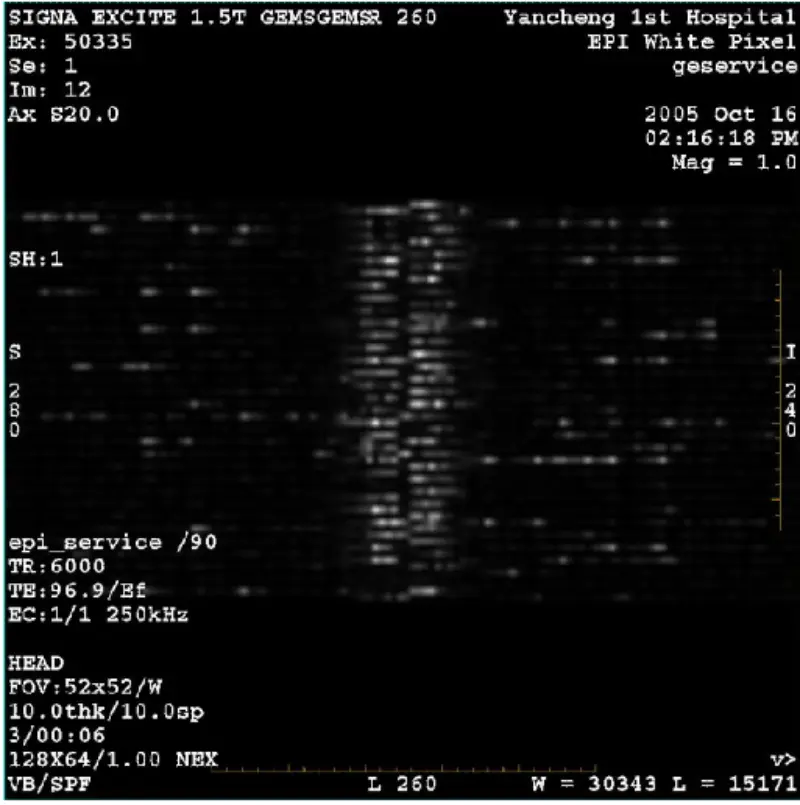

ДВИ (режим зумирања и цео режим) и фиеста (режим зумирања и цео режим) слика са видљивим мрежастим или сумотним артефатом, без обзира на то када се користи завојница тела или завојница за главу, друга рутинска слика изгледа нормално

ИСТОРИЈА/САВЕТ У РЕШАВАЊУ ПРОБЛЕМА

1. Супер провера Шим, резултат је прошао.

2. Уклоните пацијентов мост, није пронађен новчић и други метал.

3. Урадите калибрацију графике за све термине зелено.

4. Покрените Зоом и цео БАЦЦ.

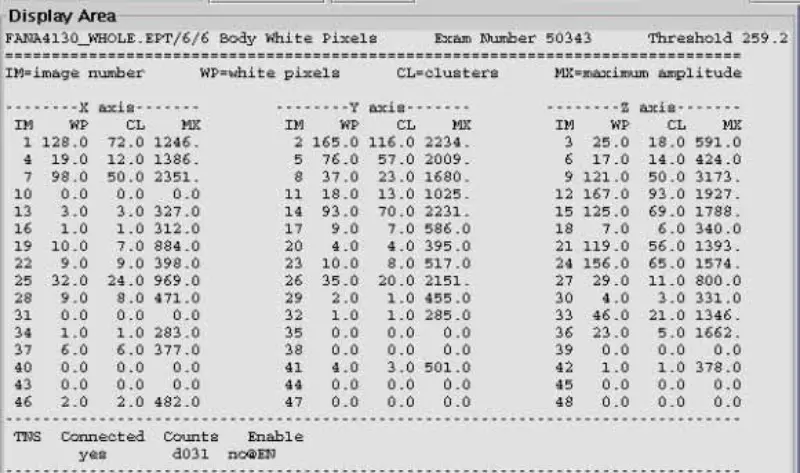

5. Покрените Зоом и цео ЕПТ. Резултат је да је бели пиксел озбиљан и друге ставке пролазе

укључујући главу и тело. Вредност дитхера фазе Б0 је у спецификацији.

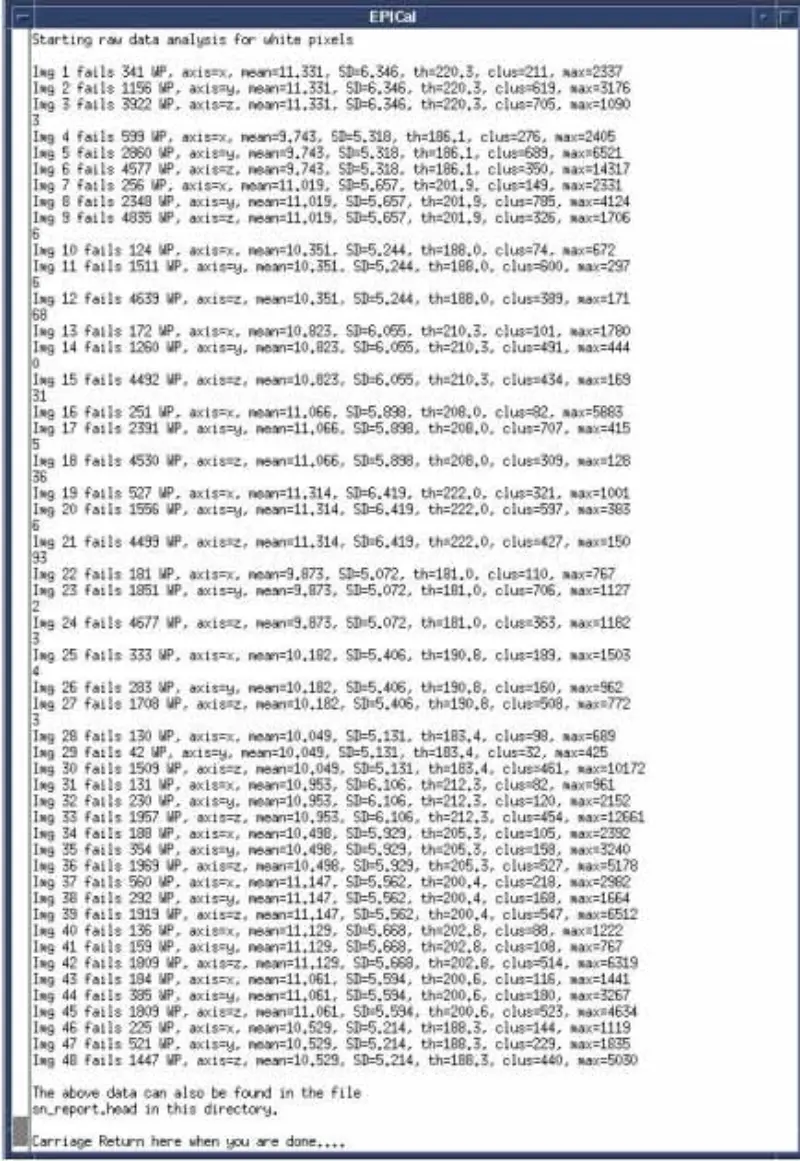

6. Покрените тест белих пиксела, све није успело.

7. Покрените СПТ алл пасс. Нарочито пролазе сви тестови стабилности градијента.

8. Емулирајте и прегледајте елементе окружења око магнета, укључујући вентилатор, звучник, ињектор, хладну главу и тако даље.

9. Онемогућите температурни сензор, СРИ, ПАЦ и табелу, проблем и даље.

10. Искључите пријемни кабл на И/Ф системског ормара (тело Ј2 и глава Ј5), додајте 50 охмски терминатор и ДЦ блок на конектор системског ормара. ЕПТ скенирање главе и тела белих пиксела. резултат је пролазан. Потврдите да проблем није у кабинету система. Поново се повежите. Пријемни кабл на системском ормару И/Ф

11. Искључите Кс,И и З Градиент Дриве Фибер Оптицс на ГП плочи, ЕПТ белу пикселну главу и скенирање тела. резултат је пролазан. То указује да је бели пиксел индукован градијентом. Видели смо да бели пиксел није присутан само на једној оси. Затим замените СГА ПС, ГП плочу, али проблем и даље постоји. Поново повежите Кс,И,З Градиент Дриве Фибер Оптицс.

12. Онемогућите ДД/ТР на ССМ. Одспојите ДД кабл на зиду оловке (Ј72,Ј73,Ј74,Ј75,Ј75), ЕПТ бели пиксел главе и скенирање тела. резултат је тај пролаз главом а тело није успело. Завојница тела није подешена, тако да завојница тела апсорбује сигнал. Због тога глава пролази и тело није успело. Да бисте проверили наш закључак, повежите продужни кабл са главним калемом и поставите главни калем изван отвора магнета, скенирајте бели пиксел главе. Као чињеница, резултат је отказала глава. Поново повежите само један од ДД кабла на Пен Валл, ЕПТ белу пикселну главу и скенирање тела. Резултат је да је све пропало. Потврдите да ДД плоча и разделна плоча нису узрок.

13. Поново повежите ДД каблове на зид оловке. Одспојите БНЦ кабл Т/Р Биас за тело и главу на ССМ.ЕПТ скенирању главе и тела белих пиксела. Резултат је да је све пропало. Поново повежите уклоњене каблове за пристрасност тела и главе. Одспојите излазни кабл за главу и тело на СРДФИИ.ЕПТ скенирању белих пиксела. Резултат је да је све пропало. Потврђено да проблем није у СРДФИИ АМП и ССМ.

14. Искључите И и К каблове на Хибрид. Покрените ЕПТ скенирање белих пиксела. Резултат није успео. Суспецт Хибрид. Замените хибрид. Али и даље проблем.

15. Уклоните предњи поклопац магнета. Прегледајте кабл за уземљење РФ штита и кабл сензора температуре. Кабл је у реду.

16. Уклоните РФ калем тела из ТРМ-а. Покрените ЕПТ скенирање белих пиксела, резултат није успео.

17. Уклоните РФ штит са ТРМ-а. Покрените ЕПТ скенирање белих пиксела са излазним РФ штитом. Резултат није успео. Замените РФ штит и покрените ЕПТ скенирање белих пиксела. Проблем и даље.

КОРЕНИ УЗРОК/РЕШЕЊЕ

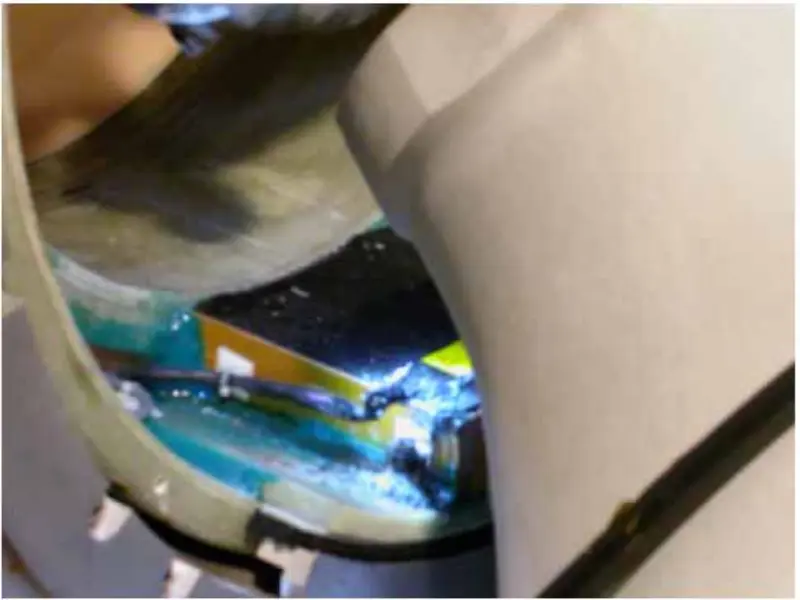

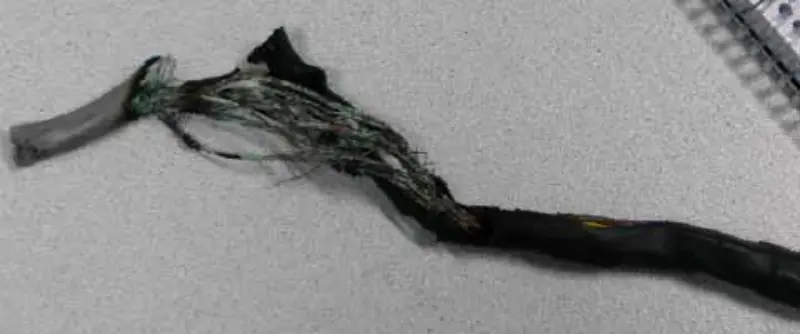

Из горе наведених радњи и анализе закључујемо да би проблем требао бити узрокован градијентом завојнице. Дакле, уклањамо предњи и задњи поклопац магнета, проверавамо и затегнемо завртње који се односе на градијентни калем. Након уклањања задњег поклопца магнета, открили смо да је кабл за подлошку високог реда прегорео у црни.

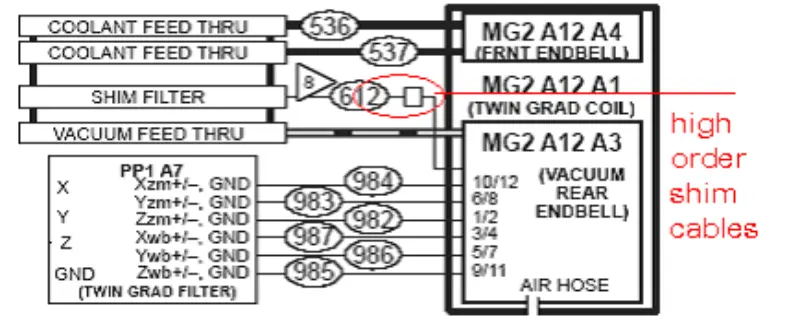

Пошто на овом сајту не постоји опција подметача високог реда, пресекли смо кабл за подметаче високог реда. Одвојимо каблове одвојено и сваки од каблова везујемо помоћу изоловане лепљиве траке. Вратите све, покрените ЕПТ скенирање белих пиксела. Сви пролазе. Након ове локалне поправке, систем је ОК. Нема белог пиксела као раније на ДВИ и Фиеста слици.

Каблови високог реда морају бити оштећени у фабрици. Оштећени каблови су се спојили и формирали много најмањих кругова. Када се покрене ДВИ скенирање, круг је индуковао много више топлоте него било које друго скенирање. Тако да су каблови горели из дана у дан и утичу на ДВИ скенирање. У ствари, како дан одмиче, ефекат постаје све тежи.
