Решавање проблема са 8-каналним кардичним калемом са ниским СНР-ом

ПРОБЛЕМ/СИМПТОМ

Када користите 8-канално скенирање срчане завојнице, СНР слике није добар. Пронађите сигнал веома низак када користите ручно скенирање.

КОРЕНИ УЗРОК/РЕШЕЊЕ

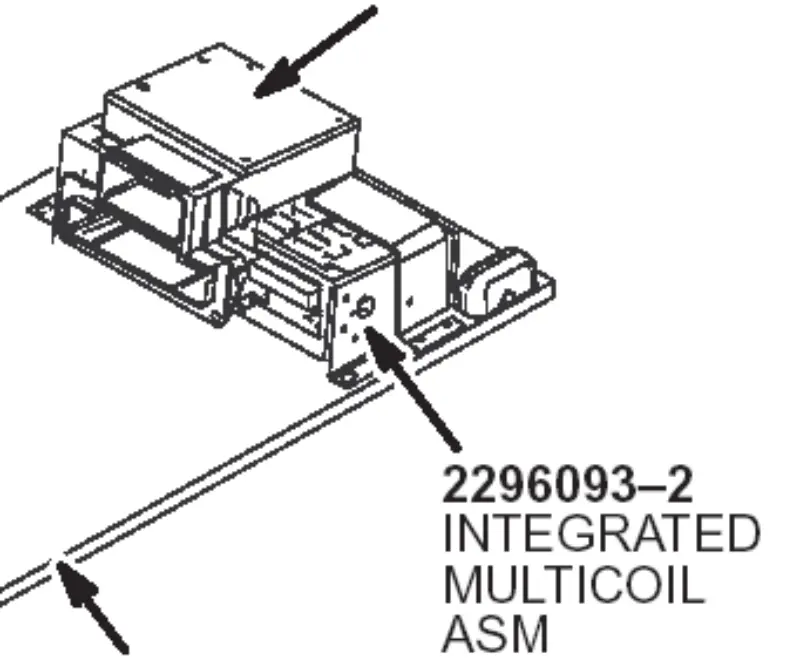

Интегрисана мултицоил АСМ матична плоча је лоша. (динатрон, ИЦ: ХЦ105)

ИСТОРИЈА/САВЕТ У РЕШАВАЊУ ПРОБЛЕМА

1. Користите 8-канални СНР тест рада срчане завојнице, сви канали нису успели.

2. Користите МЦРТ алате за проверу 8-каналног СНР-а, пролаз свих канала. Онда мора да има проблема са калемом.

3. Наручите нову завојницу, али проблем је исти. Слика такође низак СНР.

4. Проверите напајање погона модула и све канале СТИФ и ИРФ И/О плоче. Тхе

8 канала је у реду.

5. Замените Интегратед мултицоил АСМ слику 8-каналног срчаног нормалног.

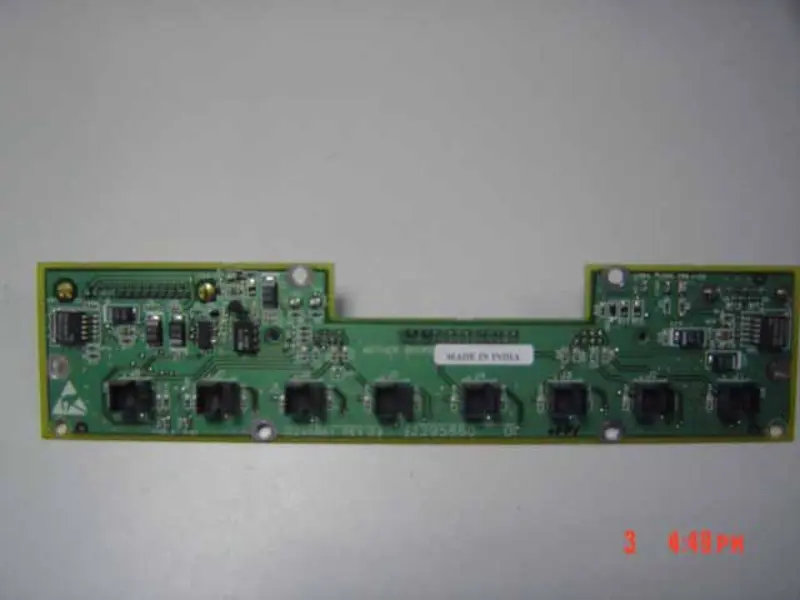

6. Проверите матичну плочу, пронађите ХЦТ04(6反向器) и оштећени динатрон.

Учење:

Када дефинишемо да је 8-канални квар на страни калема ако користимо МЦРТ алате, боље је да проверимо 8-канални на другој локацији.
