ФСЕ и ГРЕ артефакт

СИСТЕМ: МР 0.35Т Оватион

Болница: Општа болница Дакинг Оилфиелд

ПРОБЛЕМ/СИМПТОМ

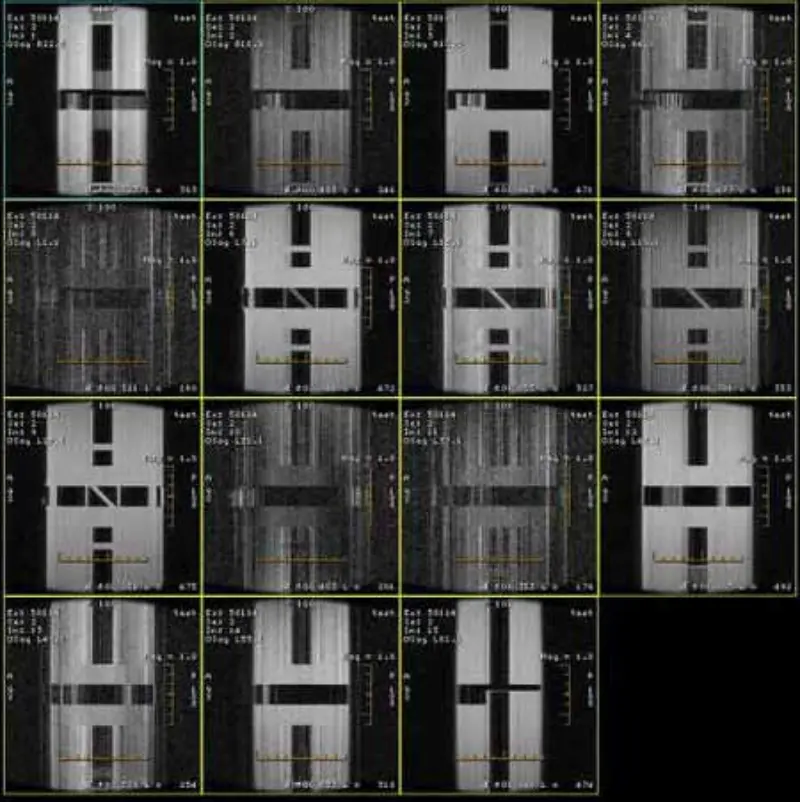

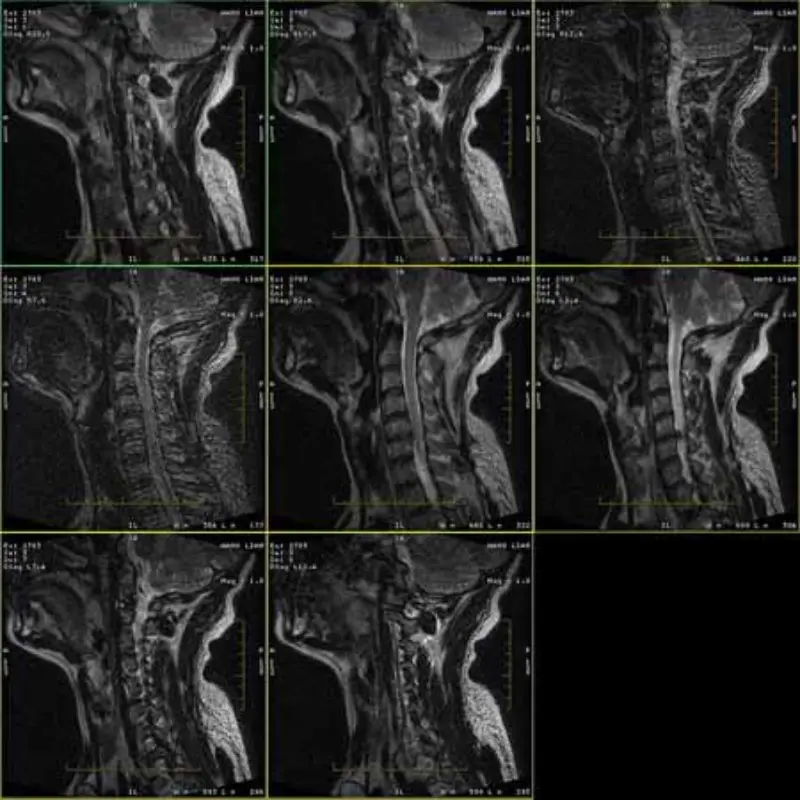

Слике ФРФСЕ и ГРЕ протокола имају духовите и понекад се слике са ниским СНР-ом појављују у једној серији. Али слике СЕ протокола су нормалне.

Молимо погледајте приложене слике.

ИСТОРИЈА/САВЕТ У РЕШАВАЊУ ПРОБЛЕМА

1. Ови артефакти се јављају само на слици ФРФСЕ и ГРЕ протокола, али СЕ протокол

слике се никада не појављују. Урадите брзу проверу СПТ главе, СНР главе је маргиналан (око 8,2).

2. Проверите РФ врата, снагу осветљења, ТЦУ напајање, ПАЦ напајање и магнетни дисплеј, све је у реду.

3. Заменили градијент појачала, филтере на СРУ и каблове, артефакт се и даље јавља у истим протоколима.   Страна 3 од 3

4. Тестирајте делове испод на другом сајту, све је у реду. градијент ПСУ, ТИМЕИИ, СЦА, ИПГ ИИ, УЦЕРД, РФ Амп, РФИ, МСХС и главни калем

5. Проверите својства ДД диоде, ДД каблове и ХВ, све нормално.

6. Онемогућите излаз РФ сигнала УЦЕРД-а, артефакт је нестао.

7. Замените пријемник и пријемне каблове и заобиђите МА, проблем је и даље присутан.

8. Раставите завојницу тела, поставите је ван магнета, повежите све каблове и поново скенирајте, артефакти и даље постоје.

9. Проверавамо напајање и уземљење и налазимо да је конектор за уземљење на ПП (магнетној соби) веома лабав. Затегнемо га и поново скенирамо, СНР главе се побољшао

(СНР главе: 8,9)

КОРЕНИ УЗРОК/РЕШЕЊЕ

Коначно откривамо да је неко повезао 1 жицу са 1 од 3 жице под напоном напајања МР опреме

снабдевање ван МР одељења без дозволе. Након што уклоните жицу и поново скенирате, систем је нормалан и СНР је 9,3.

Дакле, квалитет напајања ће утицати на квалитет слике.
